I. Introduction

A. Définissez brièvement les roulements à billes rainurées et profondes

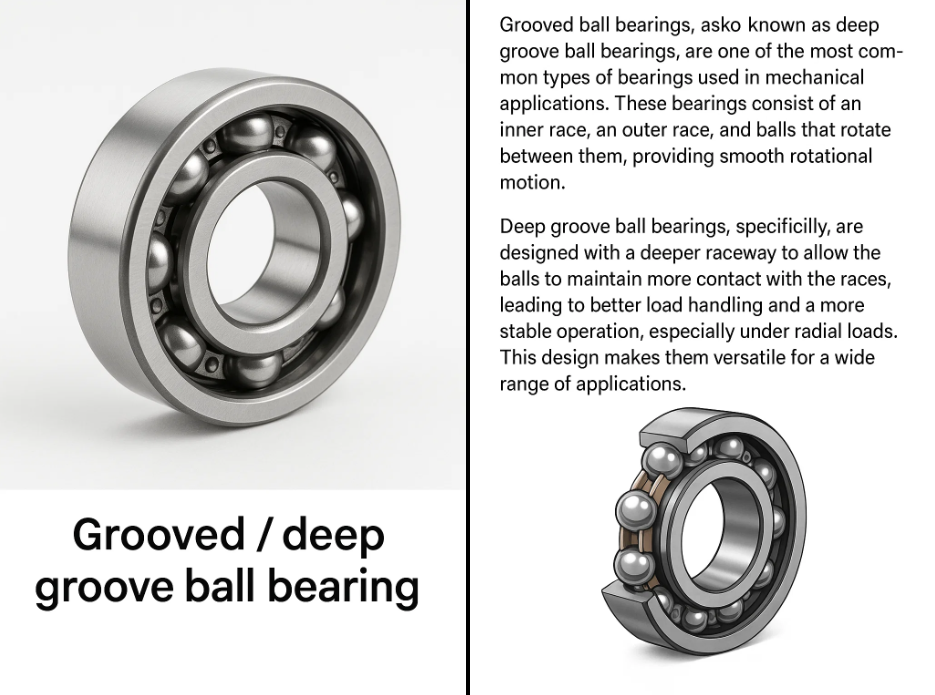

Roulements à billes rainurés , également connu sous le nom de roulements à billes de rainure profonde, sont l'un des types de roulements les plus courants utilisés dans les applications mécaniques. Ces roulements sont constitués d'une race intérieure, d'une race extérieure et de balles qui tournent entre elles, offrant un mouvement de rotation en douceur. Le «Groove» fait référence à la voie de course plus profonde dans la conception qui aide à accueillir des charges plus élevées et à offrir un mouvement plus lisse.

Les roulements à billes de rainure profonde, en particulier, sont conçus avec un chemin de course plus profond pour permettre aux balles de maintenir plus de contact avec les courses, conduisant à une meilleure manipulation de charge et à une opération plus stable, en particulier sous des charges radiales. Cette conception les rend polyvalents pour un large éventail d'applications.

B. Mettez en évidence l'importance de comprendre leurs différences

Comprendre les différences entre les roulements à billes rainurés (rainure profonde) et d'autres types, tels que les roulements à rouleaux cylindriques, est essentiel pour sélectionner le bon roulement pour des applications spécifiques. Le choix du type de roulement droit peut influencer les performances, la longévité et l'efficacité des machines, des opérations à grete vitesse dans les moteurs électriques aux utilisations robustes dans les machines. En reconnaissant les avantages et les limites spécifiques de chaque type, les ingénieurs peuvent prendre des décisions plus éclairées qui contribuent à la fiabilité et à la rentabilité de leurs conceptions.

Ii Roulements à billes de rainure profonde

A. Décrivez la conception et la structure

Les roulements à billes de rainure profonde sont l'un des modèles de roulements les plus simples et les plus polyvalents. Leur structure de base se compose de trois composantes principales:

1. Race intérieure : L'anneau intérieur, qui s'adapte sur l'arbre.
2. Race extérieure : L'anneau extérieur, qui s'intègre dans le boîtier.
3. Boules : Un ensemble de boules en acier ou en céramique qui roulent entre les races intérieures et extérieures.

La voie de course (rainure) dans des roulements à billes de rainure profonde est conçue pour être plus profonde que les roulements à billes standard. Cette rainure plus profonde permet un plus grand contact entre les balles et les races, ce qui augmente la capacité de charge et améliore la stabilité. La rainure est généralement circulaire, ce qui aide à réduire le frottement pendant la rotation.

Les roulements à billes de rainure profonde sont généralement protégés ou scellés pour protéger les boules de la saleté, de l'humidité et d'autres contaminants, assurant des performances durables. Ils sont disponibles en différentes tailles, la plus courante étant la variété à une seule rangée, bien que des conceptions à deux et trois rangées soient également disponibles.

B. Discuter de la capacité de charge (radiale et axiale)

La capacité de charge des roulements à billes de rainure profonde est principalement radiale mais comprend également une certaine capacité à gérer les charges axiales (poussées).

• Capacité de charge radiale : C'est la capacité du roulement à supporter des charges perpendiculaires à l'arbre. Les roulements à billes de rainure profonde ont une bonne capacité de charge radiale pour leur taille et sont capables de gérer facilement les charges radiales modérées. La capacité de charge radiale est généralement plus élevée lorsque le roulement est conçu avec des tailles de billes plus grandes.

• Capacité de charge axiale : Contrairement aux roulements de contact angulaires, les roulements à billes de rainure profonde peuvent également gérer les charges axiales (charges parallèles à l'arbre), mais la capacité est relativement plus faible. La capacité de charge axiale est limitée car les balles ne sont pas en contact direct avec les races à un angle spécifique comme dans les conceptions de contact angulaire.

Comparaison de la capacité de charge (exemple):

C. Applications communes (moteurs électriques, pompes)

Les roulements à billes de rainure profonde sont largement utilisés dans une variété d'applications en raison de leur polyvalence. Certaines applications courantes comprennent:

• Moteurs électriques : La polyvalence et la capacité à gérer les charges radiales et axiales rendent les roulements à billes de rainure profonde idéaux pour les moteurs électriques, qui nécessitent un fonctionnement en douceur et continu.
• Pompes : Dans les pompes centrifuges, les roulements à billes de rainure profonde soutiennent les arbres rotatifs tout en manipulant des charges axiales et radiales modérées.
• Appareils de ménage : Les ventilateurs, les machines à laver et d'autres appareils qui nécessitent une rotation lisse bénéficient également des caractéristiques des roulements à billes de rainure profonde.
• Applications automobiles : Les alternateurs, les roues et autres pièces rotatives des véhicules reposent souvent sur des roulements à billes de rainure profonde pour leur fiabilité.

D. Avantages: polyvalence, capacité à grande vitesse, faible entretien

Les roulements à billes de rainure profonde offrent plusieurs avantages clés:

1. Versatilité : Ces roulements peuvent être utilisés dans un large éventail d'applications, y compris les systèmes de charge légers et modérés. Leur conception simple les rend adaptables à diverses industries.
2. Capacité à grande vitesse : Les roulements à billes de rainure profonde sont capables de rotation à grande vitesse avec un minimum de frottement. Cela les rend adaptés à une utilisation dans les moteurs électriques et les machines qui fonctionnent à grande vitesse.
3. À faible entretien : En raison de leurs conceptions scellées ou blindées, les roulements à billes de rainure profonde nécessitent un entretien minimal et leur durée de vie peut être longue lorsqu'elle est utilisée correctement dans des conditions appropriées.

E. Inconvénients: capacité de charge axiale plus faible par rapport aux roulements de contact angulaires

Malgré leurs avantages, les roulements à billes de rainure profonde ont des limites:

1. Capacité de charge axiale inférieure : Bien qu'ils puissent gérer les charges axiales modérées, leur capacité à gérer ces charges est inférieure à celle des roulements de contact angulaires. Dans les applications où les charges axiales sont plus importantes, comme les roulements de poussée, les roulements à billes de rainure profonde peuvent ne pas être le meilleur choix.
2. Limité dans les applications lourdes : Ils ne conviennent pas à une capacité de charge très élevée, comme dans les machines lourdes, qui nécessite des roulements qui peuvent résister à une contrainte plus intense.

Iii. Roulements à rouleaux rainurés (roulements à rouleaux cylindriques)

A. Décrivez la conception et la structure of Cylindrical Roller Bearings

Les roulements à rouleaux cylindriques sont conçus pour transporter des charges radiales et sont construits avec des rouleaux cylindriques placés entre deux voies de course (les anneaux intérieurs et extérieurs). Contrairement aux roulements à billes, qui utilisent des balles sphériques, les roulements à rouleaux cylindriques utilisent des rouleaux qui sont en contact direct avec les voies de course, augmentant la capacité de chargement du roulement.

Les principaux composants d'un roulement à rouleaux cylindriques sont:

1. Race intérieure : L'anneau intérieur, qui s'adapte sur l'arbre.
2. Race extérieure : L'anneau extérieur, qui s'intègre dans le boîtier.
3. Rouleaux : Les rouleaux cylindriques qui sont en contact avec les voies de course et peuvent transporter des charges radiales plus lourdes que les balles.
4. Cage ou espaceur : Ce composant sépare les rouleaux, garantissant qu'ils restent également espacés et empêchant le contact direct, ce qui pourrait augmenter la friction.

Les roulements à rouleaux cylindriques sont généralement disponibles dans des conceptions à une seule rangée et multi-rangs, la conception à une seule rangée étant la plus courante. Les rouleaux sont alignés dans une seule ligne, mais les configurations multi-Row peuvent fournir une capacité de charge supplémentaire, ce qui est utile dans les applications lourdes.

B. Discuter de la capacité de charge (principalement radiale)

Les roulements à rouleaux cylindriques sont conçus principalement pour soutenir charges radiales , et leur capacité de chargement est généralement plus élevée que celle des roulements à billes en raison de la plus grande zone de contact entre les rouleaux et les voies de course. Les caractéristiques clés de la capacité de charge dans les roulements à rouleaux cylindriques sont:

• Capacité de charge radiale : Les roulements à rouleaux cylindriques ont un Capacité de charge radiale plus élevée Comparé aux roulements à billes de rainure profonde. Cela les rend adaptés aux applications avec des forces radiales élevées, telles que des machines lourdes, des boîtes de vitesses industrielles et des arbres de moteur.

• Capacité de charge axiale : Les roulements à rouleaux cylindriques ont un lower axial load capacity compared to angular contact ball bearings and deep groove ball bearings. While they can handle some axial load, they are better suited for applications where axial forces are not predominant.

Comparaison de la capacité de charge (exemple):

C. Applications communes (boîtes de vitesses, machines lourdes)

Les roulements à rouleaux cylindriques sont couramment utilisés dans des applications où une capacité de charge radiale élevée est nécessaire, comme:

• Boîtes de vitesses : La capacité de charge radiale élevée rend les roulements à rouleaux cylindriques idéaux pour les boîtes de vitesses, en particulier dans les machines industrielles où de grandes charges sont transmises via des engrenages.
• Machinerie lourde : Dans des applications telles que les grues, l'équipement de construction et les machines d'extraction, des roulements à rouleaux cylindriques sont utilisés pour prendre en charge de grandes charges radiales.
• Moteurs électriques : Bien qu'ils ne soient généralement pas utilisés dans les moteurs à grande vitesse en raison de limitations de vitesse, les roulements à rouleaux cylindriques sont utilisés dans des moteurs industriels plus grands qui gèrent les charges lourdes.
• Rouleaux : Ces roulements se trouvent dans des applications telles que les rouleaux et autres équipements de traitement lourds en raison de leur capacité à transporter des charges radiales lourdes.

D. Avantages: capacité de charge radiale élevée

Les roulements à rouleaux cylindriques offrent plusieurs avantages clés:

1. Capacité de charge radiale élevée : Leurs rouleaux cylindriques leur permettent de supporter des charges radiales beaucoup plus élevées que les roulements à billes de rainure profonde, ce qui en fait le choix idéal pour les applications robustes.
2. Bonnes performances dans les opérations lourdes : Ils sont bien adaptés aux applications impliquant des charges élevées et des vitesses modérées, comme dans les machines industrielles et les grands équipements mécaniques.
3. Polyvalent dans les applications industrielles lourdes : Leur conception robuste permet d'utiliser des roulements à rouleaux cylindriques dans un large éventail d'industries, notamment l'automobile, la construction, l'exploitation minière et la fabrication d'acier.

E. Inconvénients: Capacité de charge axiale faible, pas adaptée aux vitesses élevées par rapport aux roulements à billes

Malgré leur forte capacité de chargement, les roulements à rouleaux cylindriques ont des limites:

1. Faible capacité de charge axiale : Bien qu'ils puissent prendre en charge une certaine charge axiale, leur capacité de charge axiale est limitée par rapport aux roulements de contact angulaires. Cela les rend inappropriés pour les applications qui nécessitent une manipulation axiale significative.
2. Limitations de vitesse : Les roulements à rouleaux cylindriques ne conviennent généralement pas aux applications à grande vitesse car les rouleaux créent plus de frottement par rapport aux roulements à billes. Les forces de friction augmentent avec la vitesse, conduisant à la génération de chaleur et réduit l'efficacité à des vitesses de rotation plus élevées.
3. Moins compact que les roulements à billes : En raison de la forme cylindrique des rouleaux, les roulements à rouleaux cylindriques ont tendance à être plus volumineux que les roulements à billes de rainure profonde. Cela peut être une limitation des applications limitées dans l'espace.

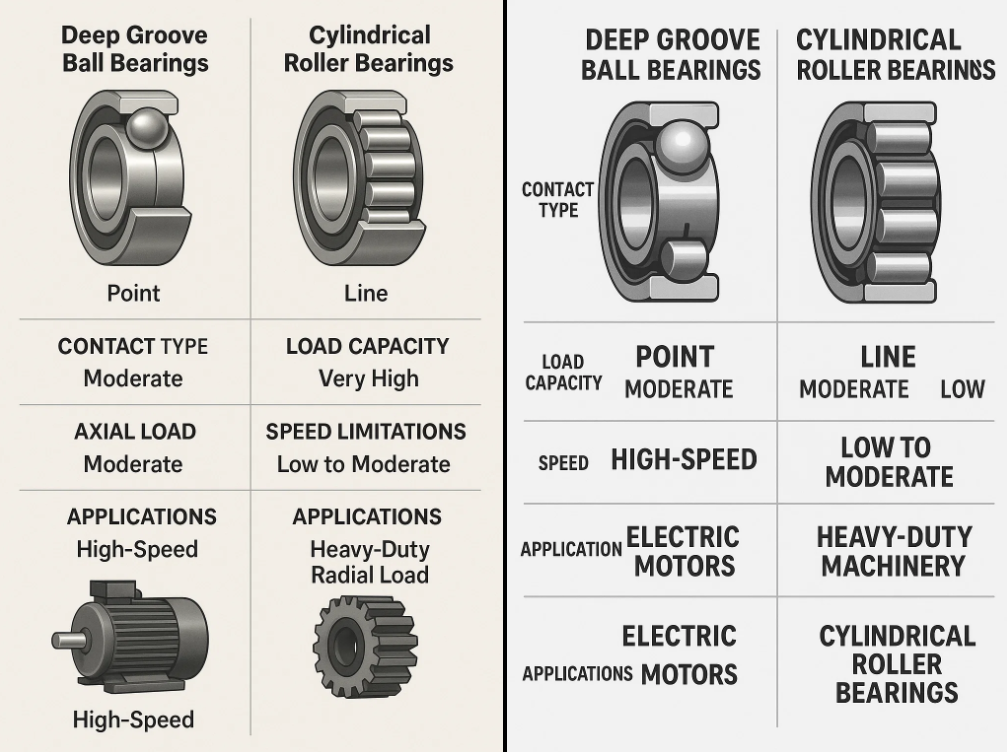

Iv. Différences clés

A. Type de contact (point vs ligne)

L'une des principales différences entre les roulements à billes de rainure profonde et les roulements à rouleaux cylindriques est le type de contact entre les éléments roulants et les voies de course.

• Roulements à billes de rainure profonde : Le contact entre les balles et les roues contact de pointage . Cela signifie que seul un petit point de la balle touche le chemin de course à tout moment. Il en résulte une frottement plus faible, mais signifie également que la charge est distribuée sur une zone plus petite, ce qui peut limiter la capacité de charge du roulement, en particulier pour les charges radiales plus lourdes.

• Roulements à rouleaux cylindriques : En revanche, les roulements à rouleaux cylindriques utilisent contacter entre les rouleaux cylindriques et les voies de course. Cette zone de contact plus grande permet au roulement de gérer des charges radiales beaucoup plus élevées que les roulements à billes, ce qui les rend idéales pour les applications robustes.

B. Capacité de charge (radiale et axiale)

La capacité de charge des deux roulements diffère considérablement en raison de leurs conceptions structurelles.

• Capacité de charge radiale :

  • Roulements à billes de rainure profonde : Capacité de charge radiale modérée. Ces roulements peuvent gérer efficacement les charges radiales mais sont limitées par rapport aux roulements à rouleaux cylindriques.
  • Roulements à rouleaux cylindriques : Capacité de charge radiale très élevée en raison du contact de ligne entre les rouleaux et les voies de course. Cette conception leur permet de transporter des charges radiales beaucoup plus grandes.

• Capacité de charge axiale :

  • Roulements à billes de rainure profonde : Capacité de charge axiale modérée. Ces roulements peuvent gérer les charges radiales et axiales, mais sont plus limitées dans la manipulation des charges axiales par rapport aux types de roulements spécialisés, tels que les roulements de contact angulaires.
  • Roulements à rouleaux cylindriques : Une faible capacité de charge axiale. Bien que ces roulements puissent prendre en charge une charge axiale, leur résistance principale réside dans la manipulation de la charge radiale, ce qui les rend inadaptés aux applications où des charges axiales importantes sont impliquées.

Comparaison de la capacité de charge (exemple):

C. Limitations de vitesse

Les capacités de vitesse sont un autre différenciateur clé entre les deux types de roulements:

• Roulements à billes de rainure profonde : Ces roulements sont conçus pour les applications à grande vitesse. En raison du contact point entre les balles et les voies de course, il y a moins de frottement, permettant une rotation plus fluide et des vitesses plus rapides. Cela les rend adaptés à des applications telles que les moteurs électriques, où les vitesses élevées sont courantes.

• Roulements à rouleaux cylindriques : Alors que les roulements à rouleaux cylindriques peuvent gérer des charges lourdes, elles sont généralement non adapté aux applications à grande vitesse . Le contact de la ligne entre les rouleaux et les rouages ​​entraîne plus de frottement par rapport aux roulements à billes, ce qui augmente la production de chaleur et limite leurs capacités de vitesse. Ces roulements sont généralement utilisés dans des applications à faible vitesse à modéré, où les charges radiales lourdes sont plus répandues.

D. Applications

Les applications principales des roulements à billes de rainure profonde et des roulements à rouleaux cylindriques diffèrent également en raison de leurs capacités de chargement respectives et de leurs caractéristiques de vitesse:

• Roulements à billes de rainure profonde :

  • Couramment utilisé dans grande vitesse Des applications telles que les moteurs électriques, les pompes, les ventilateurs et les composants automobiles.
  • Convient pour les machines générales et les instruments de précision où des charges axiales radiales et modérées sont impliquées.

• Roulements à rouleaux cylindriques :

  • Préféré dans applications lourdes Comme les boîtes de vitesses industrielles, les grands moteurs, les éoliennes et les machines de construction.
  • Généralement utilisé dans les systèmes qui impliquent Charges radiales élevées Mais des vitesses plus faibles, telles que les rouleaux, les concasseurs et les grandes machines dans les industries minières et sidérurgiques.

Résumé de la demande:

V. Quand utiliser qui

A. Scénarios favorisant les roulements à billes de rainure profonde

Les roulements à billes de rainure profonde sont un type de roulement polyvalent et largement utilisé, bien adapté pour une variété d'applications. Voici des scénarios où les roulements à billes de rainure profonde seraient le choix préféré:

1. Applications à grande vitesse : Si l'application nécessite une rotation à grande vitesse, les roulements à billes de rainure profonde sont un choix idéal en raison de leur faible frottement et de leur capacité à fonctionner à des vitesses plus élevées avec moins de production de chaleur. Les exemples courants comprennent:

   • Moteurs électriques
   • Fans
   • Outils électriques

2. Charges radiales et axiales légères : Dans les applications où des charges axiales radiales et modérées sont présentes, les roulements à billes de rainure profonde excellent car ils peuvent prendre en charge les deux types de charges simultanément. Certains exemples incluent:

   • Pompes (centrifuge)
   • Systèmes de convoyeur
   • Composants automobiles (par exemple, alternateurs, pôles de roue)

3. À faible entretien Applications : Lorsque le faible entretien est une exigence clé, les roulements à billes de rainure profonde sont un excellent choix en raison de leurs conceptions scellées ou blindées qui aident à les protéger de la saleté, de la poussière et de l'humidité. Cela les rend idéaux pour:

   • Appareils de ménage (par exemple, machines à laver, réfrigérateurs)
   • Systèmes CVC
   • Équipement industriel avec des besoins en entretien minimaux

4. Applications compactes : Si l'espace est contraint, les roulements à billes de rainure profonde sont une bonne option en raison de leur conception relativement petite et compacte. Les candidatures peuvent inclure:

   • Petits moteurs
   • Robotique
   • Machines et instruments compacts

B. Scénarios favorisant les roulements à rouleaux cylindriques

Les roulements à rouleaux cylindriques sont préférés dans les situations où des charges radiales lourdes sont courantes, mais la vitesse n'est pas une préoccupation principale. Voici les scénarios typiques où les roulements à rouleaux cylindriques excellent:

1. Charge radiale robuste Applications : Lorsque l'application nécessite un roulement qui peut résister à des charges radiales élevées, les roulements à rouleaux cylindriques sont le meilleur choix en raison de leur capacité de charge plus élevée. Les exemples courants comprennent:

   • Boîtes de vitesses industrielles (par exemple, dans les usines ou les mines)
   • Machinerie de construction (par exemple, grues, excavateurs)
   • Rouleaux and conveyor systems dans les industries lourdes

2. Faible à modéré Speed Applications : Les roulements à rouleaux cylindriques sont adaptés aux applications à des vitesses inférieures à modérées, où leur capacité de charge radiale élevée peut être entièrement utilisée sans les limites du fonctionnement à grande vitesse. Les exemples incluent:

   • Éoliennes
   • Moteurs lourds
   • Grands ventilateurs industriels

3. Situations de charge de choc élevée : Les roulements à rouleaux cylindriques sont bien adaptés aux applications où les roulements sont soumis à des charges de choc ou à des forces à fort impact. Leur conception robuste leur permet d'absorber ces forces mieux que les roulements à billes de rainure profonde. Certains exemples incluent:

   • Équipement d'exploitation
   • Machines de traitement des métaux
   • Systèmes de chemin de fer et de transport

4. Machinerie lourde in Harsh Environments : Lorsque les conditions de fonctionnement impliquent des niveaux élevés de contamination, de saleté ou de poussière, les roulements à rouleaux cylindriques (en particulier les types scellés) sont utilisés dans les machines lourdes et les contextes industriels. Ceux-ci incluent:

   • Aciéries
   • Fouilles
   • Équipement de broyeur

Comparaison rapide des scénarios:

Vi. Différences et applications clés

A. Résumez les principales différences et applications

Pour conclure, récapitulons rapidement les principales différences entre Roulements à billes de rainure profonde and Roulements à rouleaux cylindriques :

• Type de conception et de contact :

  • Roulements à billes de rainure profonde Utilisez le contact ponctuel entre les balles et les voies de course, ce qui entraîne une frottement plus faible et la capacité de fonctionner à grande vitesse mais avec des capacités de charge modérées.
  • Roulements à rouleaux cylindriques Utilisez le contact de ligne entre les rouleaux cylindriques et les voies de course, ce qui leur permet de prendre en charge les charges radiales beaucoup plus élevées mais limitant leurs capacités de vitesse et leur manipulation axiale de la charge.

• Capacité de chargement :

  • Roulements à billes de rainure profonde gérer les charges radiales et axiales mais conviennent plus aux charges modérées et aux applications à grande vitesse.
  • Roulements à rouleaux cylindriques exceller dans la manipulation Charges radiales élevées mais ne sont pas conçus pour des charges axiales significatives ou une rotation à grande vitesse.

• Vitesse et entretien :

  • Roulements à billes de rainure profonde sont idéaux pour les applications à faible entretien et à faible entretien, ce qui les rend adaptées aux moteurs électriques, aux ventilateurs et aux appareils électroménagers.
  • Roulements à rouleaux cylindriques Sont mieux adaptés aux applications robustes et à faible vitesse à la vitesse où la capacité de charge radiale est cruciale, comme dans les boîtes de vitesses industrielles, les machines miniers et les grands moteurs.

B. souligner l'importance de sélectionner le bon roulement pour des performances optimales

La sélection du type de roulement correct est cruciale pour assurer des performances, une longévité et une fiabilité optimales de la machine ou de l'équipement. L'utilisation du mauvais roulement dans une application donnée peut entraîner plusieurs problèmes, notamment une usure prématurée, une défaillance et un fonctionnement inefficace, ce qui peut finalement entraîner des réparations coûteuses et des temps d'arrêt.

Par exemple, en utilisant Roulements à billes de rainure profonde Dans les machines industrielles robustes, où des charges radiales élevées sont répandues entraîneraient une surcharge de portage, une chaleur excessive et une défaillance prématurée. D'un autre côté, en utilisant Roulements à rouleaux cylindriques Dans les applications à grande vitesse limiterait les performances, car ces roulements ne sont pas conçus pour gérer les vitesses auxquelles les roulements à billes peuvent fonctionner.

Pour éviter ces problèmes, il est essentiel de:

• Envisagez les exigences de chargement (radial vs axial).
• Compte pour la vitesse de fonctionnement et le besoin potentiel d'un fonctionnement à grande vitesse.
• Évaluer l'environnement dans lequel le roulement fonctionnera (par exemple, température, contamination, etc.).
• Facteur des besoins de maintenance et portant la durabilité pour une utilisation à long terme.
